基于 StrongSwan 的 IPsec VPN 在 Ubuntu 16.04 上使用证书和预共享密钥

在此页

Strongswan 安装（二进制和源代码）
使用源代码进行 Strongswan 编译
点对点 VPN
基于预共享密钥的隧道
基于 X.509 证书的隧道

介绍

在本文中，我们的重点是 IPsec 协议的开源实现。网络层的安全是通过使用IPsec协议来保证的，IPsec协议由以下两个部分组成。

身份验证标头 (AH)
封装安全负载 (ESP)

使用 AH 确保数据包完整性和身份验证，ESP 组件提供机密性和安全性功能。 IPsec 的开源实现 StrongSwan（强安全 WAN）是一种众所周知的工具，它支持两种版本的互联网密钥交换 (IKE v1/2)/。密钥共享或互联网密钥交换是 IPSec VPN（虚拟专用网络）的一部分。 IKE 机制用于在 ESP 协议中的数据加密的两方之间共享密钥。在 IKE 步骤中使用 OpenSSL 和加密库的加密和完整性算法（例如 AES、SHA 等）。然而，安全算法的 Linux 内核实现用于 IPSec 的主要部分（ESP & AH）。强天鹅。

Strongswan 特点

支持基于预共享密钥的身份验证。
支持 X.509 格式的证书进行身份验证。
支持 IKE v1/v2 的单一守护进程。
可以轻松集成第三方插件和库。
使用 openSC 项目支持硬件令牌。

strongswan 支持 Gateway-to-Gateway 和 Road warrior VPN。网络流量在站点到站点 vpn 中的组织网关设备上加密或解密。但是，从网关设备到最终用户/客户端机器建立了第二个安全通道。

在本文中，strongSwan 工具将安装在 Ubuntu 16.04 (LTS) 上，我将展示 OpenSC 的硬件令牌集成，最后使用预共享密钥和 x.509 证书创建网关到网关隧道.硬件令牌或硬件安全模块 (HSM)（例如 USB 和智能卡）可以与 strongswan 一起使用来存储加密密钥（公钥和私钥）和证书。 strongswan 中的硬件令牌支持是使用开源项目 OpenSC（工具和库集）提供的。 OpenSC 工具也提供基于 PKCS#15 的文件结构和使用 PKCS#11 API 访问智能卡。 openSC 支持以下智能卡。

西科斯
设置COS
CardO
星际
ASEPCOS

Strongswan 安装（二进制和源代码）

几乎所有广泛使用的 Linux 发行版都提供了 strongswan 的二进制包 (deb/rpm)。本文将全面介绍使用二进制和源代码（具有所需功能）安装 strongswan。

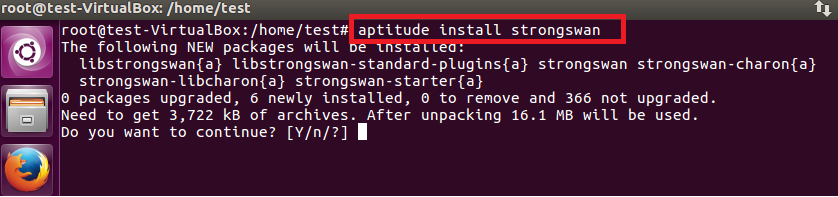

在 Ubuntu 16.04 LTS 上可以使用以下命令安装 strongswan 的二进制包。

aptitude install strongswan

Ubuntu 存储库中可用的 strongswan 插件如下所示。

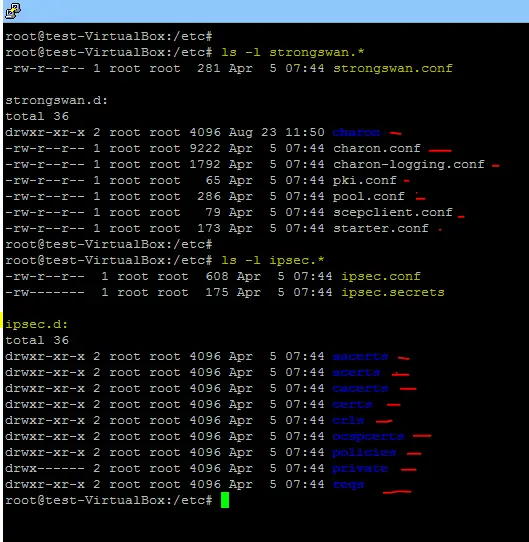

在 Ubuntu 平台上安装后，配置文件和文件夹（ipsec.conf、ipsec.secrets、ipsec.d、strongswan.conf、strongswan.d）存储在 /etc 目录中。

Strongswan编译使用源码

Opensc（用于支持 strongswan 中的 HSM）。
PC/SC（在 Ubuntu 平台上支持智能卡读卡器是必需的）。
GMP 库（strongswan 中的数学运算需要）。
OpenSSL 工具（众所周知的加密算法实现，例如 AES、SHA1）。
PKCS（公钥加密标准）1,7,8,11,12。

在本文中，PCSC-Lite 工具将在 Ubuntu 平台上随 opensc 安装，以添加对智能卡读卡器的支持。 CCID 读者推荐使用 PCSC-Lite。

在我们开始编译 strongswan 之前，运行以下命令来安装必备软件。

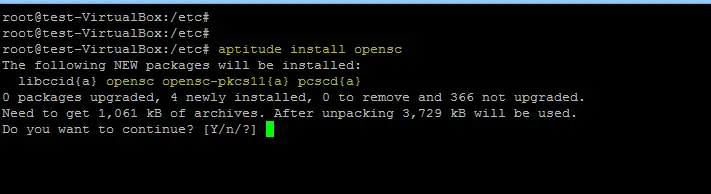

1.Opensc 安装

aptitude install opensc

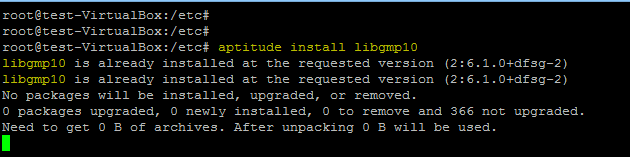

2. GMP库安装

aptitude install libgmp10

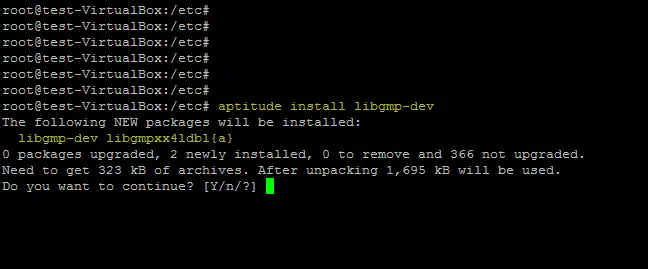

安装GMP的开发库。

aptitude install libgmp-dev

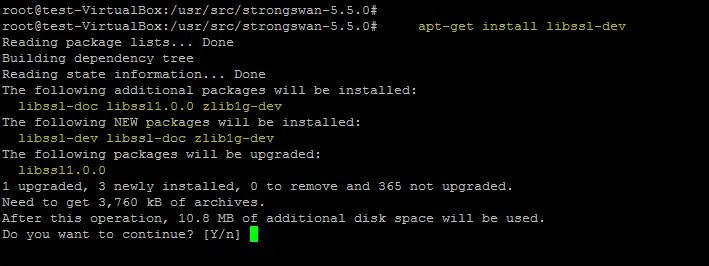

使用以下命令安装 OpenSSL libcrypto。

apt-get install libssl-dev

编译步骤

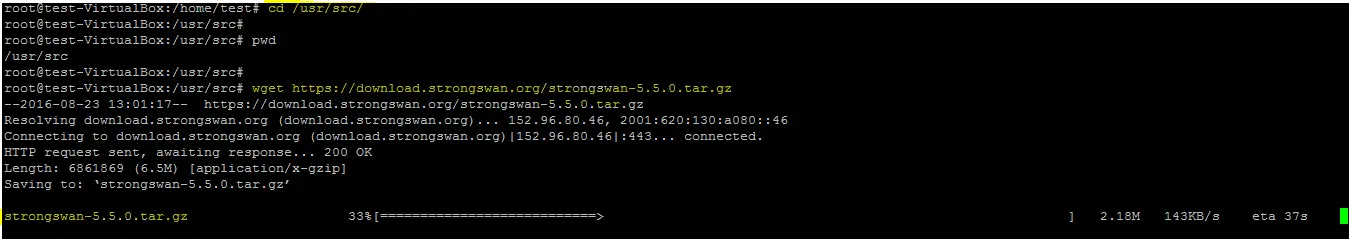

转到 /usr/src/ 文件夹并使用 wget 命令下载最新版本的 strongswan。

cd /usr/src

wget https://download.strongswan.org/strongswan-5.5.0.tar.gz

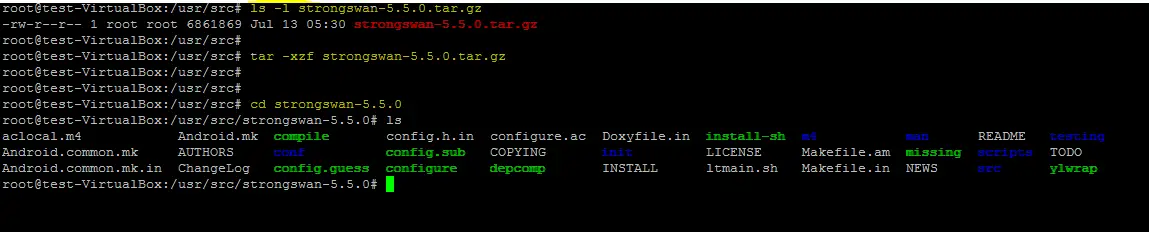

提取压缩文件并进入提取的文件夹以运行配置脚本。

tar –xzf strongswan-5.5.0.tar.gz

cd strongswan-5.5.0

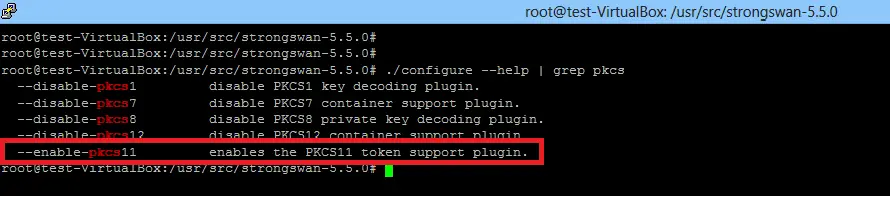

运行 configure 脚本来检查 strongswan 的依赖关系。 HSM 支持已在 strongswan 的最新版本中启用，如下所示。

运行配置脚本，使用前缀 /usr/local 并启用 openssl 支持。

./configure --prefix=/usr/local  --enable-openssl

以下快照显示配置脚本没有生成错误，因为系统上已经安装了所有必需的依赖项。

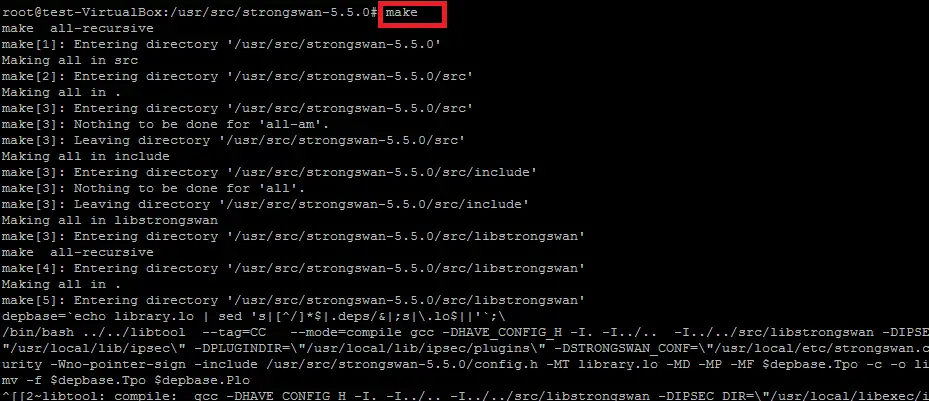

运行以下两条命令在 /usr/local 目录下编译安装 strongswan。

make

make install

Ubuntu平台strongswan编译安装完成，将几个配置文件（strongswan.conf、ipsec.conf和ipsec.secrets）和文件夹（strongswan.d、ipsec.d）复制到/usr/local/etc路径下. VPN 策略的配置放在 ipsec.conf 文件中，机密信息存储在 ipsec.secrets 文件中。 Strongswan 插件配置存储在 strongswan.d 目录中。

strongswan 支持传输和隧道 VPN。在隧道模式下，提供通道的站点到站点的安全性，并与cisco、huawei、juniper等厂商的设备协同工作。

站点到站点 VPN

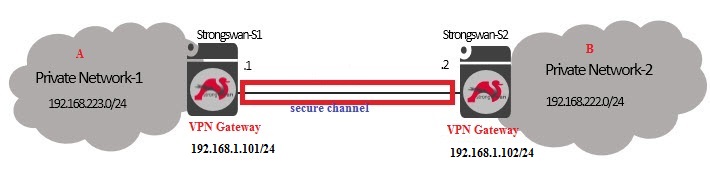

下图显示了基于 strongswan 的 VPN 网关设备在网络中的放置。将在组织的 192.168.223.0/24 和 192.168.222.0/24 专用网络之间建立安全通信通道。

在 A 和 B 专用网络之间使用 IPsec 之前，请确保组织的 VPN 网关之间的路由正常工作，以便 A 侧的 VPN 网关可以 ping 远程侧 VPN 机器 (B)，从而确保网络连接正常。

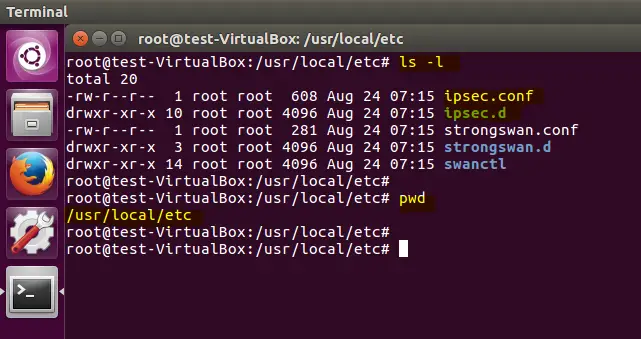

如下所示，strongswan 工具的默认配置在 /usr/local/etc/ 目录中。

基于预共享密钥的隧道

在第一种情况下，将在网关设备之间创建基于共享秘密的 VPN。著名的密钥共享算法 Diffie-Hellman 被 strongswan 用于相互认证。有关 IPsec 协议如何工作的详细信息，请访问以下链接。

VPN的配置：

（在旁边）

strongswan VPN 策略的主要配置在 ipsec.conf 文件中。在此配置文件中可以找到如下信息。

IKE 版本
隧道类型
源和目标网关
VPN 专用网络

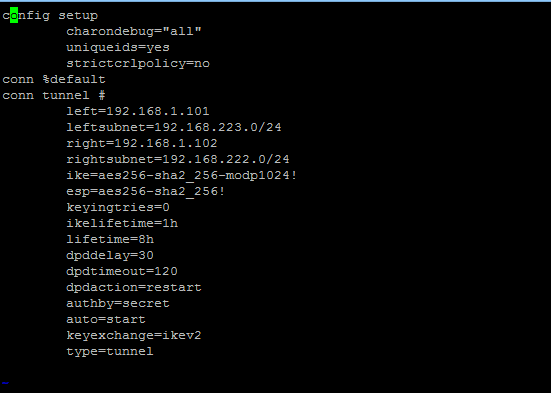

A端的ipsec.conf如下。

config setup
        charondebug="all"
        uniqueids=yes
        strictcrlpolicy=no
conn %default
conn tunnel #
        left=192.168.1.101
        leftsubnet=192.168.223.0/24
        right=192.168.1.102
        rightsubnet=192.168.222.0/24
        ike=aes256-sha2_256-modp1024!
        esp=aes256-sha2_256!
        keyingtries=0
        ikelifetime=1h
        lifetime=8h
        dpddelay=30
        dpdtimeout=120
        dpdaction=restart
        authby=secret
        auto=start
        keyexchange=ikev2
        type=tunnel

IPsec 机密（共享密钥、私钥密码、用于解锁 hsm 的 pin）存储在 ipsec.secrets 文件中。如下所示，VPN 双方之间的分片秘密是“test12345”。

192.168.1.101 192.168.1.102 : PSK 'test12345'

（B面）

远程端的 ipsec.conf 和 ipsec.secrets 文件中的配置将与本地站点的配置相反，如下所示。

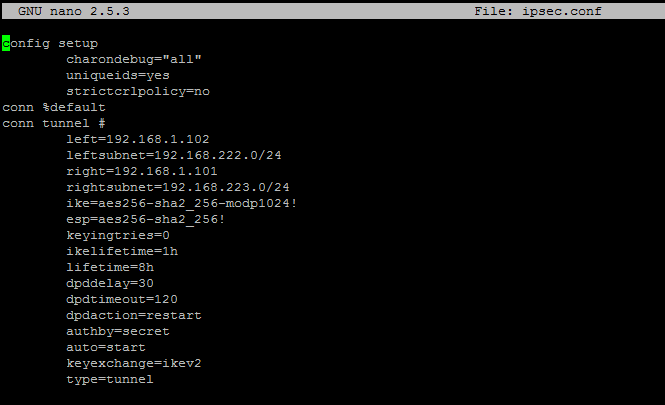

ipsec.conf 文件的内容如下。

config setup
        charondebug="all"
        uniqueids=yes
        strictcrlpolicy=no
conn %default
conn tunnel #
        left=192.168.1.102
        leftsubnet=192.168.222.0/24
        right=192.168.1.101
        rightsubnet=192.168.223.0/24
        ike=aes256-sha2_256-modp1024!
        esp=aes256-sha2_256!
        keyingtries=0
        ikelifetime=1h
        lifetime=8h
        dpddelay=30
        dpdtimeout=120
        dpdaction=restart
        authby=secret
        auto=start
        keyexchange=ikev2
        type=tunnel

ipsec.secrets 文件包含远程端的共享密钥。

192.168.1.102 192.168.1.101 : PSK 'test12345'

在双方设置配置文件后，使用以下命令启动 strongswan 守护程序 (charon)。

以下命令显示设备上创建的 VPN 的状态。

ipsec statusall

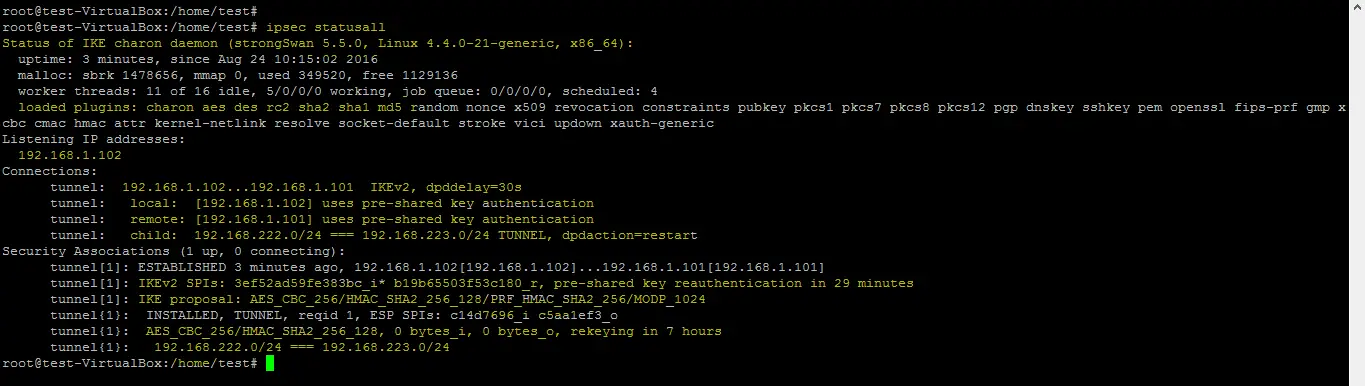

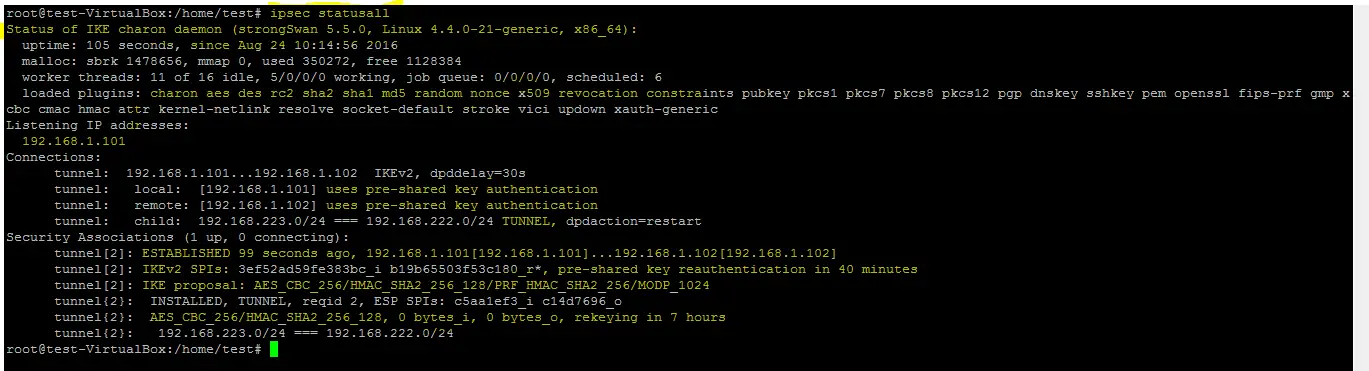

隧道两侧（本地和远程）的状态如下所示。

此 Linux 命令显示 IPsec 隧道的策略和状态。

ip xfrm state

ip xfrm policy

如上面的命令输出所示，敏感信息esp/hmac（keys）也被ip xfrm命令显示。

基于 X.509 证书的隧道

在基于X.509证书（公钥认证）的隧道中，需要为证书颁发机构（CA）、客户端A和B生成证书。

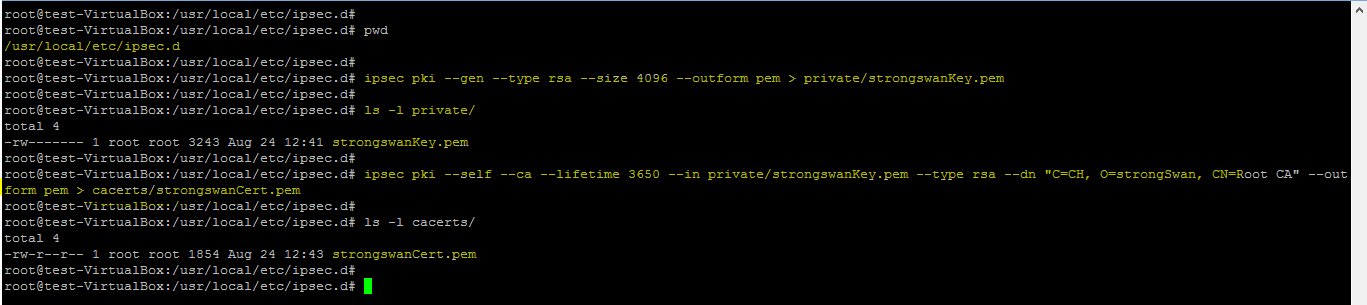

以下屏幕截图显示了使用 strongswan 的 PKI 实用程序生成自签名 CA 证书。

进入 /usr/local/etc/ipsec.d 路径并运行以下命令。

cd /usr/local/etc/ipsec.d

ipsec pki --gen --type rsa --size 4096 --outform pem > private/strongswanKey.pem

ipsec pki --self --ca --lifetime 3650 --in private/strongswanKey.pem --type rsa --dn "C=CH, O=strongSwan, CN=Root CA" --outform pem > cacerts/strongswanCert.pem

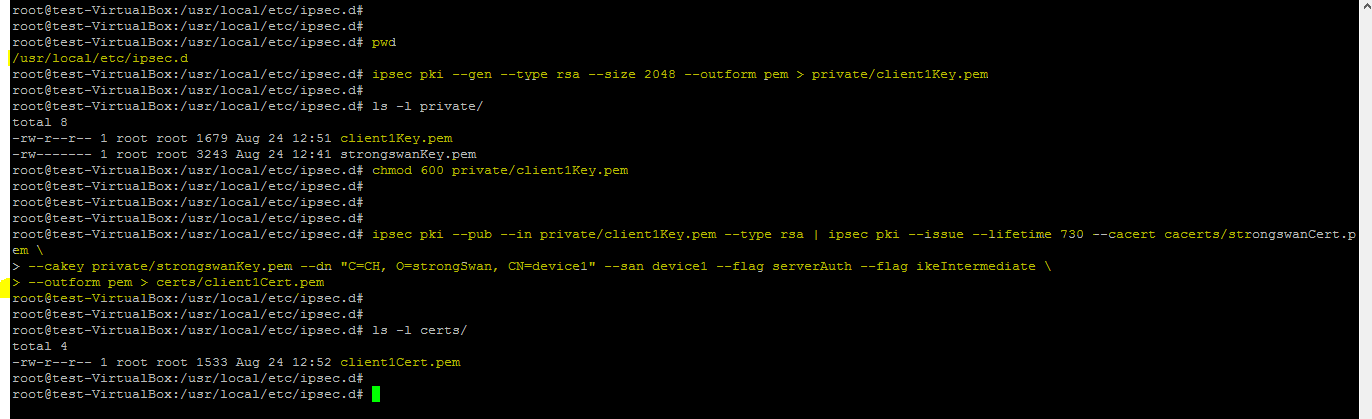

客户端 A 的证书生成如下所示。

ipsec pki --gen --type rsa --size 2048 --outform pem > private/client1Key.pem

chmod 600 private/client1Key.pem

ipsec pki --pub --in private/client1Key.pem --type rsa | ipsec pki --issue --lifetime 730 --cacert cacerts/strongswanCert.pem --cakey private/strongswanKey.pem --dn "C=CH, O=strongSwan, CN=device1" --san device1 --flag serverAuth --flag ikeIntermediate --outform pem > certs/client1Cert.pem

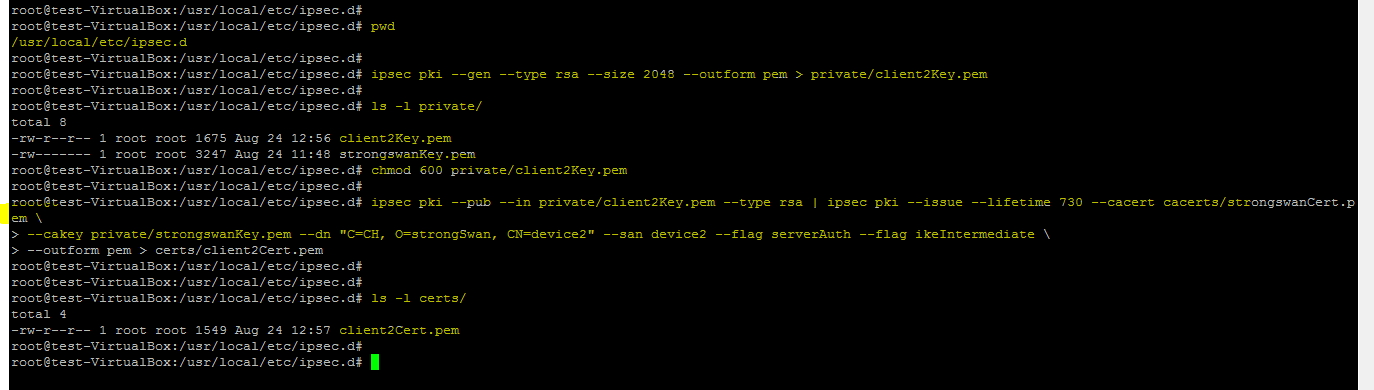

类似地，为客户端 B 生成公钥/私钥对和证书。

ipsec pki --gen --type rsa --size 2048 --outform pem > private/client2Key.pem

chmod 600 private/client2Key.pem

ipsec pki --pub --in private/client2Key.pem --type rsa | ipsec pki --issue --lifetime 730 --cacert cacerts/strongswanCert.pem --cakey private/strongswanKey.pem --dn "C=CH, O=strongSwan, CN=device2" --san device2 --flag serverAuth --flag ikeIntermediate --outform pem > certs/client2Cert.pem

成功生成 CA 和客户端证书后，下一步是更改 ipsec.conf 和 ipsec.secrets 配置。请查阅 strongswan 文档以获取有关 ipsec.conf 和机密文件更改的更多详细信息。

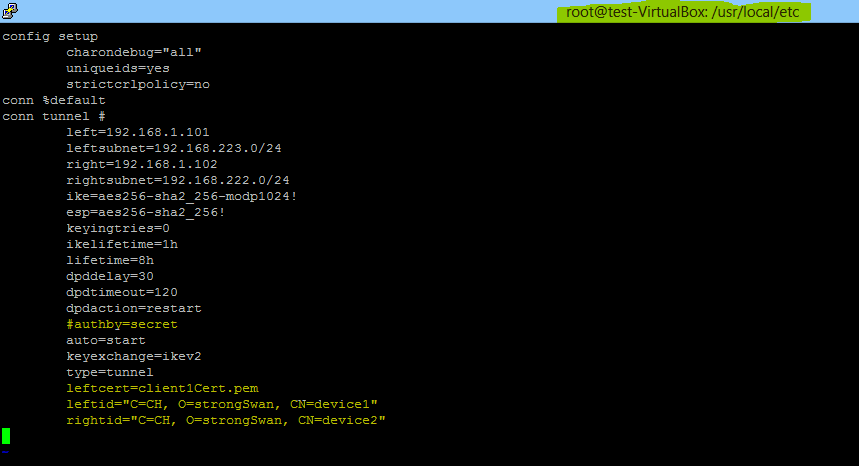

A 端的 ipsec.conf 和 ipsec.secrets 的内容如下。

config setup
        charondebug="all"
        uniqueids=yes
        strictcrlpolicy=no
conn %default
conn tunnel #
        left=192.168.1.101
        leftsubnet=192.168.223.0/24
        right=192.168.1.102
        rightsubnet=192.168.222.0/24
        ike=aes256-sha2_256-modp1024!
        esp=aes256-sha2_256!
        keyingtries=0
        ikelifetime=1h
        lifetime=8h
        dpddelay=30
        dpdtimeout=120
        dpdaction=restart
        #authby=secret
        auto=start
        keyexchange=ikev2
        type=tunnel
        leftcert=client1Cert.pem
        leftid="C=CH, O=strongSwan, CN=device1"
        rightid="C=CH, O=strongSwan, CN=device2"

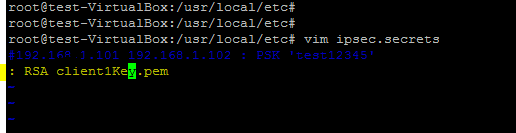

#192.168.1.101 192.168.1.102 : PSK 'test12345'
: RSA client1Key.pem

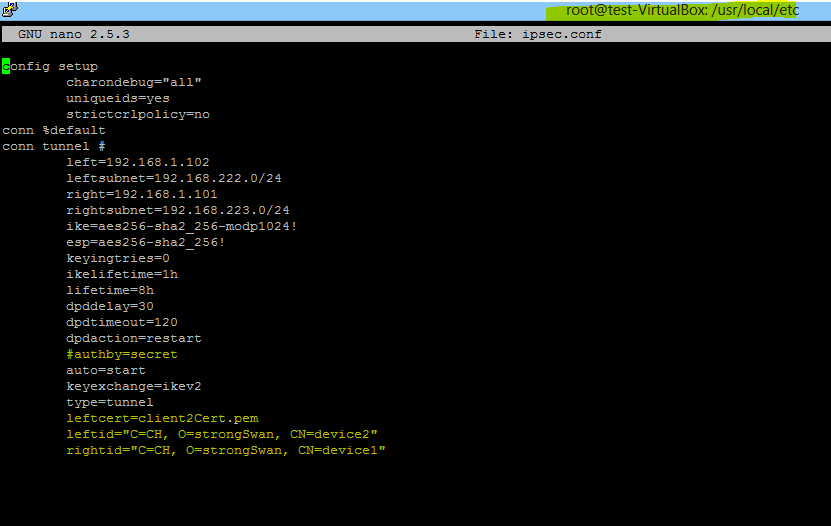

下面也给出了B端的配置。

config setup
        charondebug="all"
        uniqueids=yes
        strictcrlpolicy=no
conn %default
conn tunnel #
        left=192.168.1.102
        leftsubnet=192.168.222.0/24
        right=192.168.1.101
        rightsubnet=192.168.223.0/24
        ike=aes256-sha2_256-modp1024!
        esp=aes256-sha2_256!
        keyingtries=0
        ikelifetime=1h
        lifetime=8h
        dpddelay=30
        dpdtimeout=120
        dpdaction=restart
        #authby=secret
        auto=start
        keyexchange=ikev2
        type=tunnel
        leftcert=client2Cert.pem
        leftid="C=CH, O=strongSwan, CN=device2"
        rightid="C=CH, O=strongSwan, CN=device1"

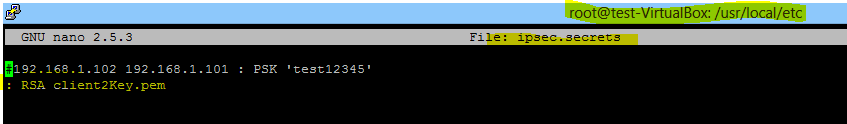

#192.168.1.102 192.168.1.101 : PSK 'test12345'
: RSA client2Key.pem

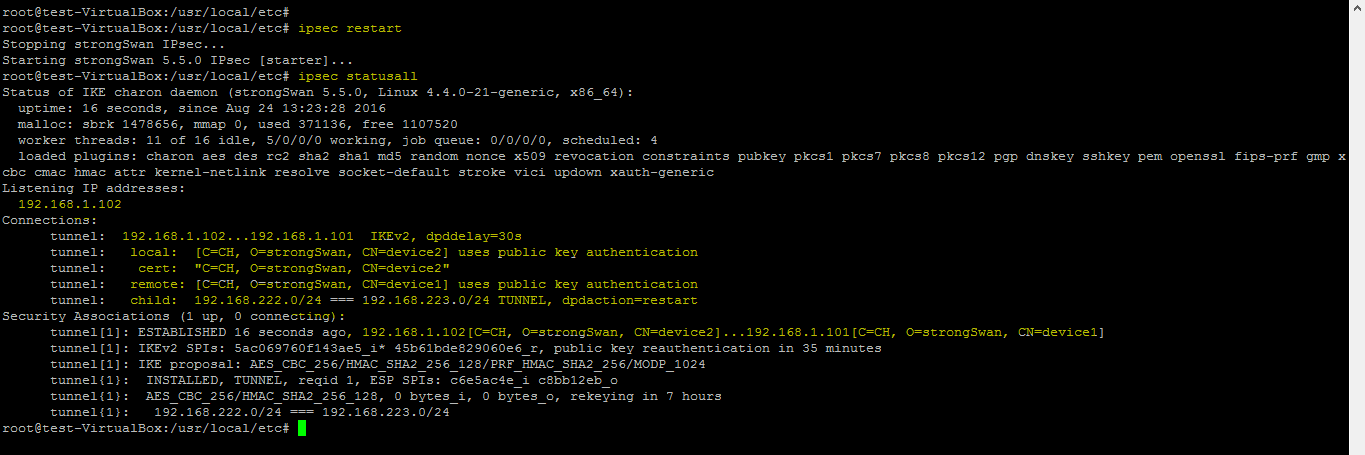

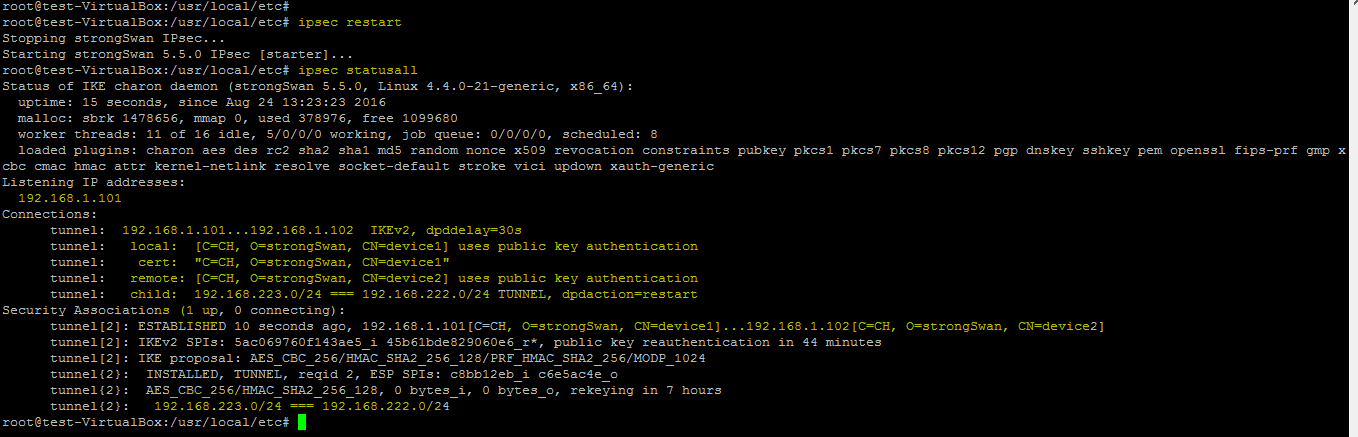

运行 ipsec restart 命令以应用以上更改并检查使用证书创建的隧道的状态。

ipsec statusall    # at side A

ipsec statusall    # at side B

最后，使用strongswan工具成功创建了基于证书的VPN。
