GNS3 - 在 Debian 8.2 上模拟网络基础设施
GNS3（图形网络系统 3）是一种仿真软件，可让您查看网络拓扑中网络设备的交互。它主要用于国际网络认证培训，它是 Cisco Packet Tracer 软件的开源替代品，并且具有一些附加功能，如与虚拟机交互、Docker 仿真等。
在本教程中，我将向您展示安装和操作该软件的基础。本教程中将使用的 GNS3 版本是 1.5.1，在 Debian 8.2 (Jessie) 系统上。
安装
我正在使用具有 4GB 内存和 64 位架构的 Core 2 Duo Intel PC，但我真的建议您将此软件与更好的计算机一起使用，因为它确实需要大量内存和 PC 资源。拓扑越复杂，GNS3 需要的资源就越多。
首先，您必须将此行添加到 /etc/apt/sources.list 存档中的存储库：
deb http://ppa.launchpad.net/gns3/ppa/ubuntu xenial main
deb-src http://ppa.launchpad.net/gns3/ppa/ubuntu xenial main然后运行这个命令：
sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys A2E3EF7B
sudo apt-get update
sudo apt-get install gns3-gui
然后等待软件完成安装。
使用 GNS3

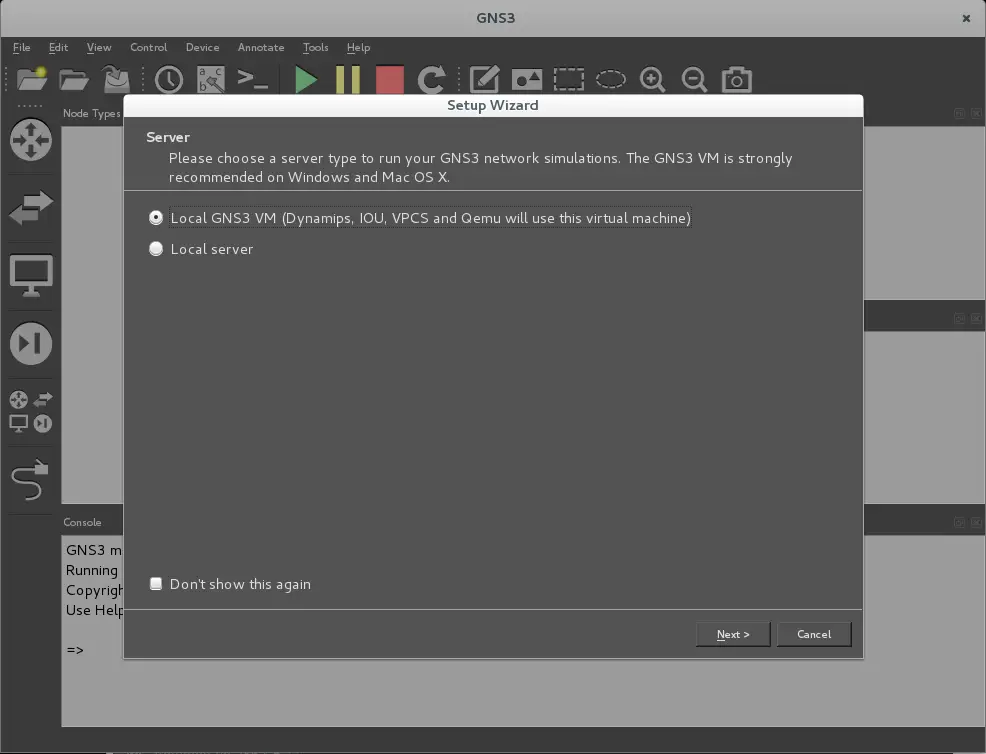

你可以通过点击程序图标来运行程序，或者通过控制台中的命令启动程序，然后首先会出现这个窗口：
有两个选项：将使用外部虚拟机运行的本地 GNS3 VM 选择，另一个让您选择在您的 PC 中运行的本地服务器。在本教程中，我们将主要使用 Dynamips，这是当您在工作窗口中运行拓扑时启动的 GNS3 默认本地服务器。
所以你可以按下一步，然后会出现下一个屏幕：

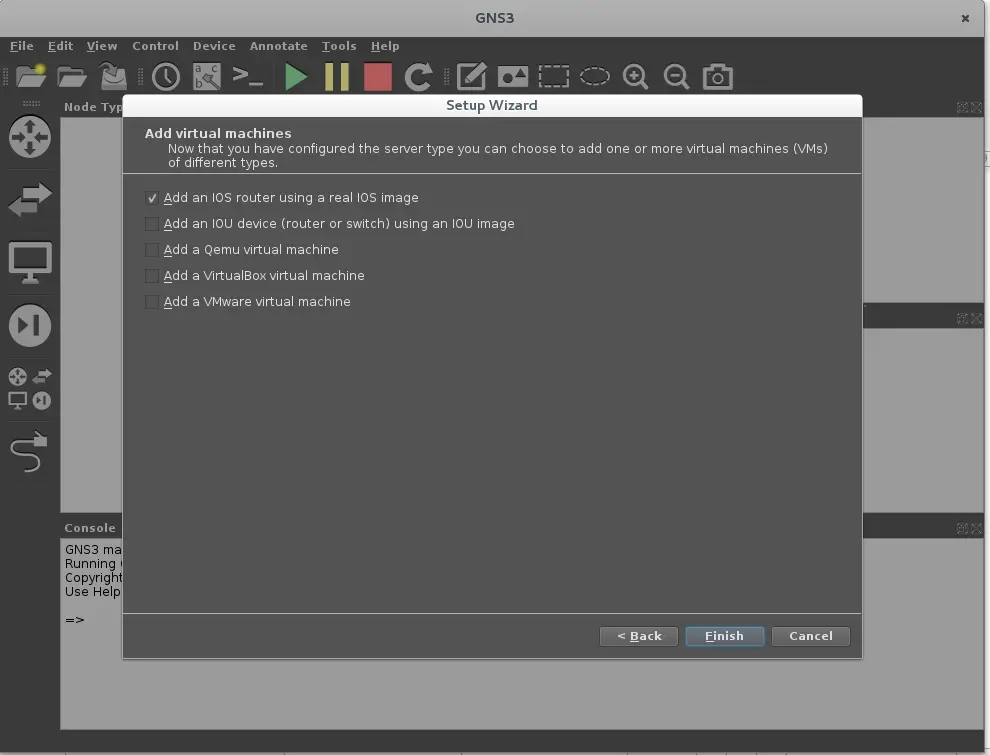

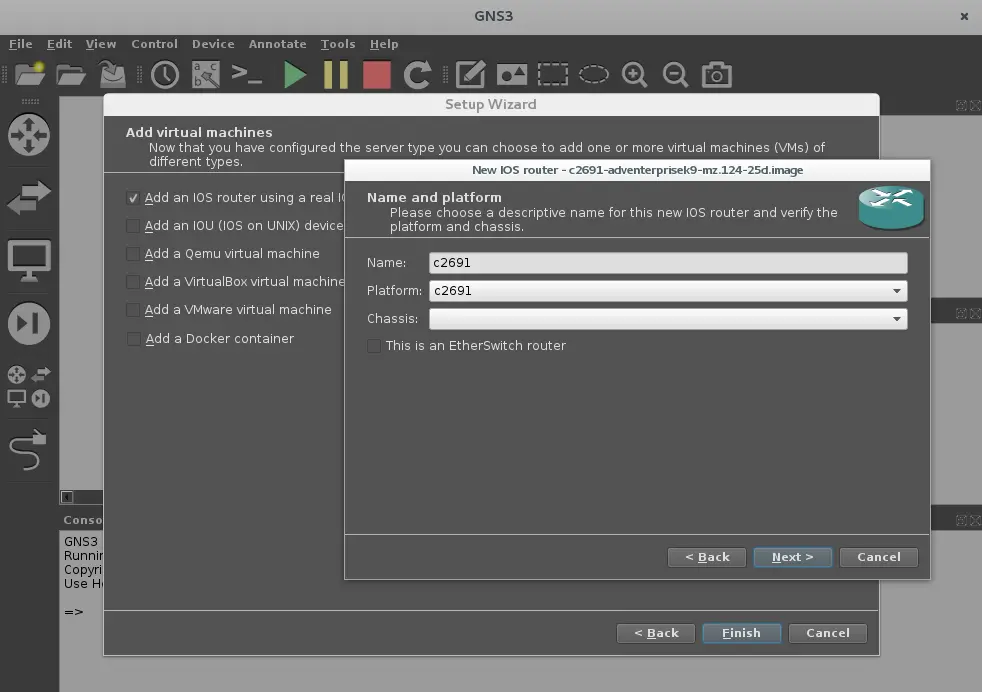

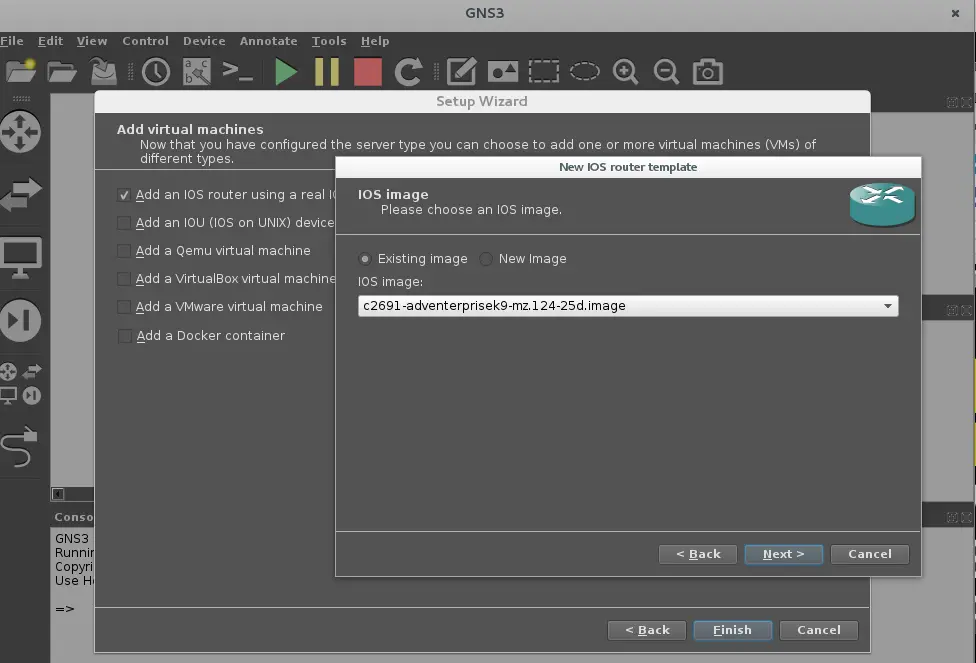

我们将专注于使用由两个路由器组成的基本拓扑，使用一些真实的 IOS 图像和两个主机 PC，因此我们将在下一个屏幕上选择唯一标记的选项，仅添加一个路由器模型。接下来，它会带您选择 PC 上任何现有的 Cisco IOS 映像。 GNS3 可与一些推荐的 Cisco IOS 一起使用，它们在此链接中进行了描述。我将使用其中一个 Cisco C2691 系列 IOS (c2691-adventerprisek9-mz.124-25d.bin) 路由器映像。在下一个屏幕中，您必须描述您的 IOS：

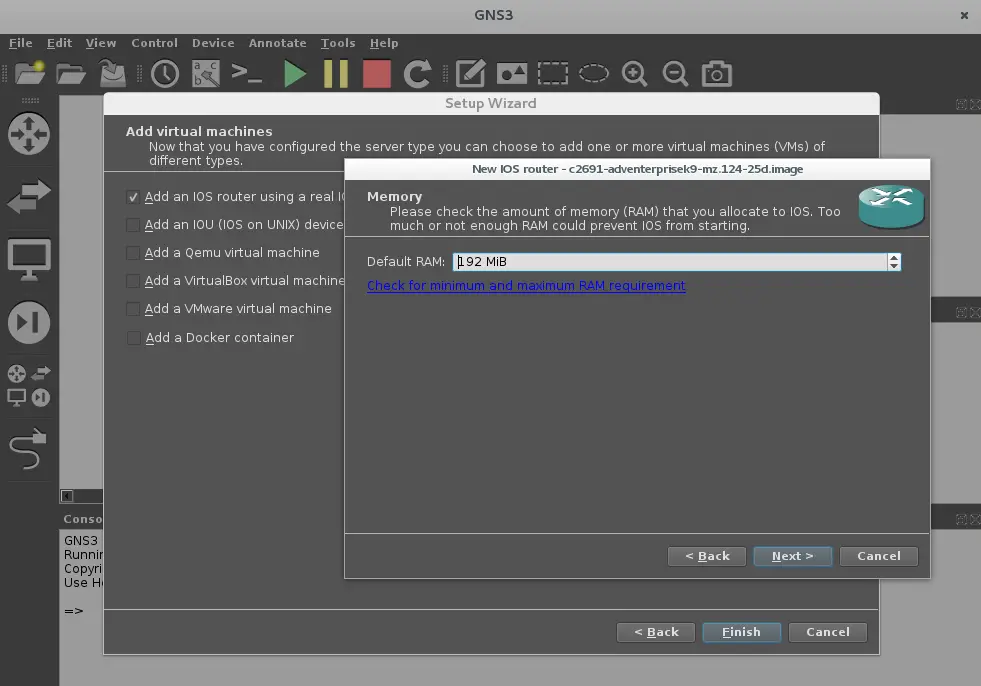

现在您必须定义仿真路由器将使用的 PC RAM 内存量。只需按下一个。

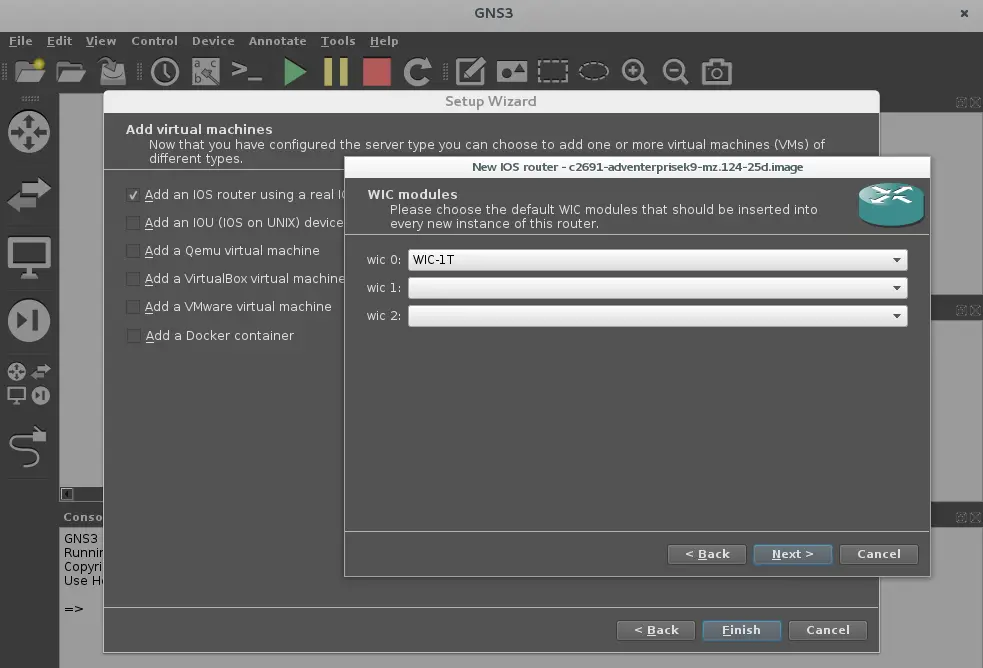

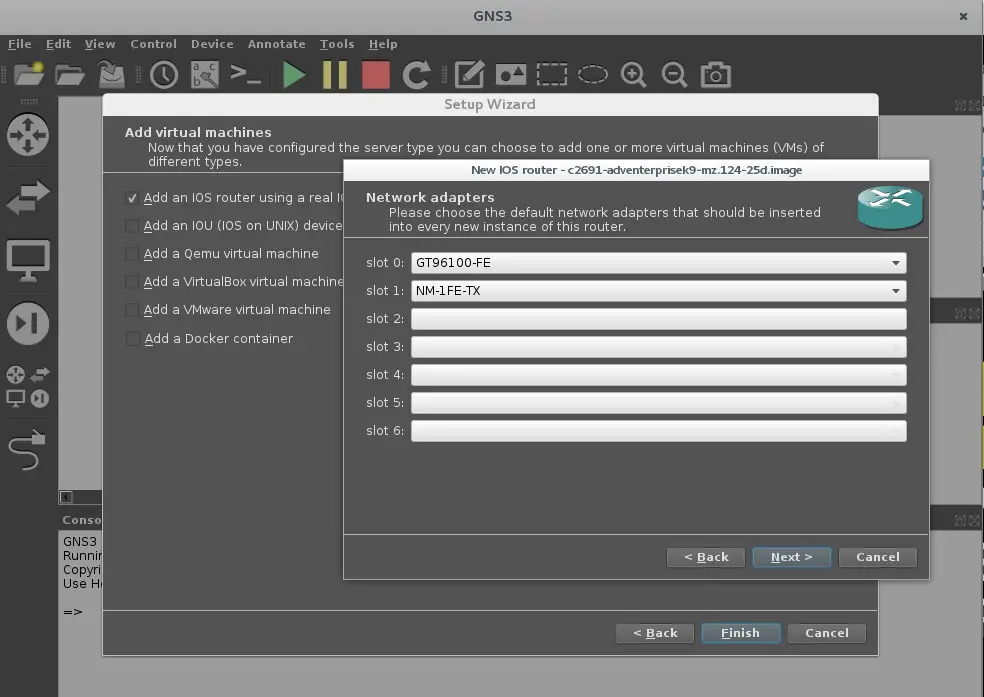

在下一个窗口中，我们将定义将在路由器插槽中使用的每张卡。我们将使用一个端口以太网卡 NM-1FE-TX 连接插槽 1 中的虚拟 PC（插槽 0 默认具有 GT96100-FE）和一个 WIC-1T 卡通过其 wan 端口连接两个路由器。可以在此窗口的下拉菜单中选择每张卡片。

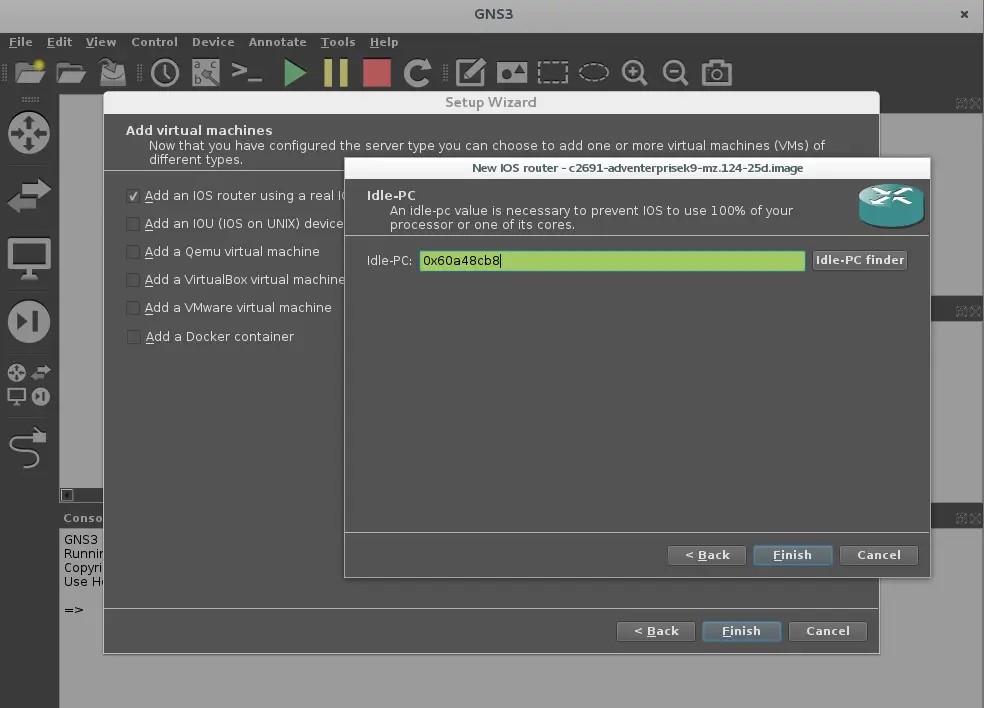

下一个窗口将定义拓扑中每个路由器的处理限制，以防止使用 PC 的全部处理能力。这个选项在 GNS3 中被命名为 Idle-PC，它定义了一个唯一的数字来表示内存地址的位置，该地址没有被使用并且可以被定义用于新设备的使用。
绿色框告诉您该设备工作正常，但如果它变成红色，您必须按下按钮 Idle-PC finder 以便计算机定义此设备工作的最佳参数，可用内存和 PC 加载个人电脑处理器。如果一切顺利，该框变为绿色并分配一个新的内存地址，但如果没有，您必须按下 Idle-PC finder 按钮直到它变为绿色，并显示一个有效的地址以供选择（这将在下拉列表中显示- 向下菜单，其中最佳地址值用星号标记）。然后按下完成按钮并完成以转到最终窗口：

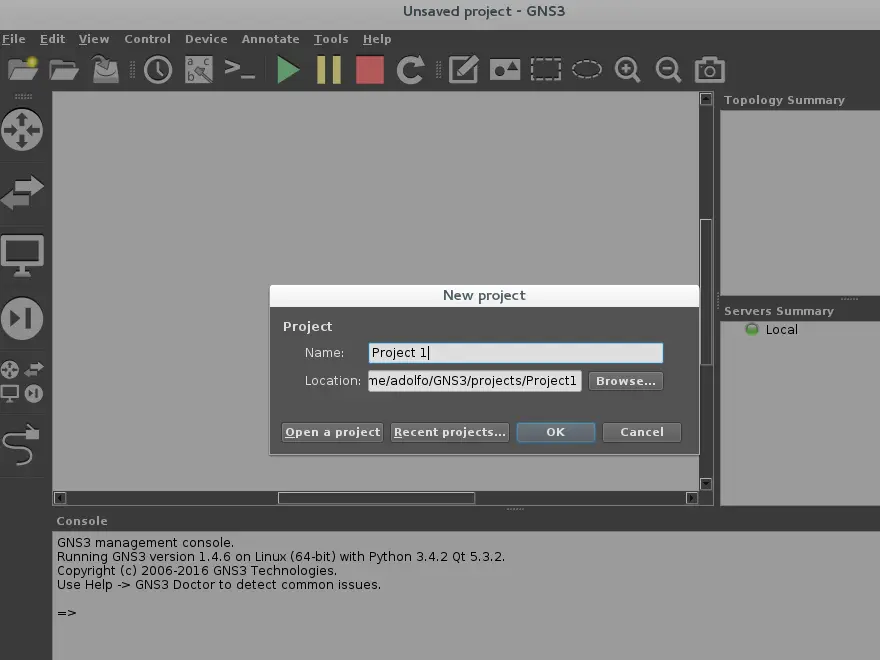

然后按“应用”按钮，然后按“确定”。下一步将使您定义项目的名称和工作路径。我建议你选择一个自己创建的：
然后按确定，最后您将准备好开始构建您的网络拓扑。
了解界面

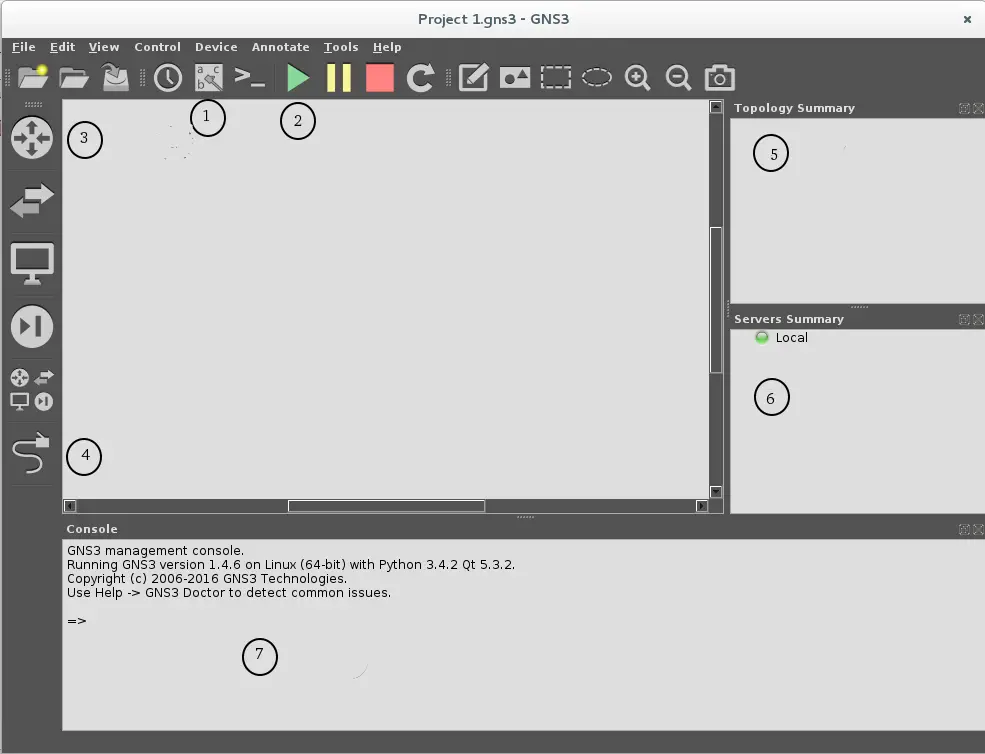

首先，你必须知道工作界面：
1. 显示/隐藏接口标签按钮，它打开/关闭网络拓扑设备中任何接口的标签。
2.启动/暂停/停止设备，每个按钮启动/暂停/停止拓扑仿真。 GNS3 与名为 Dynamips 的内部服务器一起工作，它是模拟拓扑中任何网络设备的主要工具，这些按钮控制拓扑中每个设备与该服务器的连接。
3.设备选择按钮。这些按钮用于获取您将在拓扑中使用的所有设备。

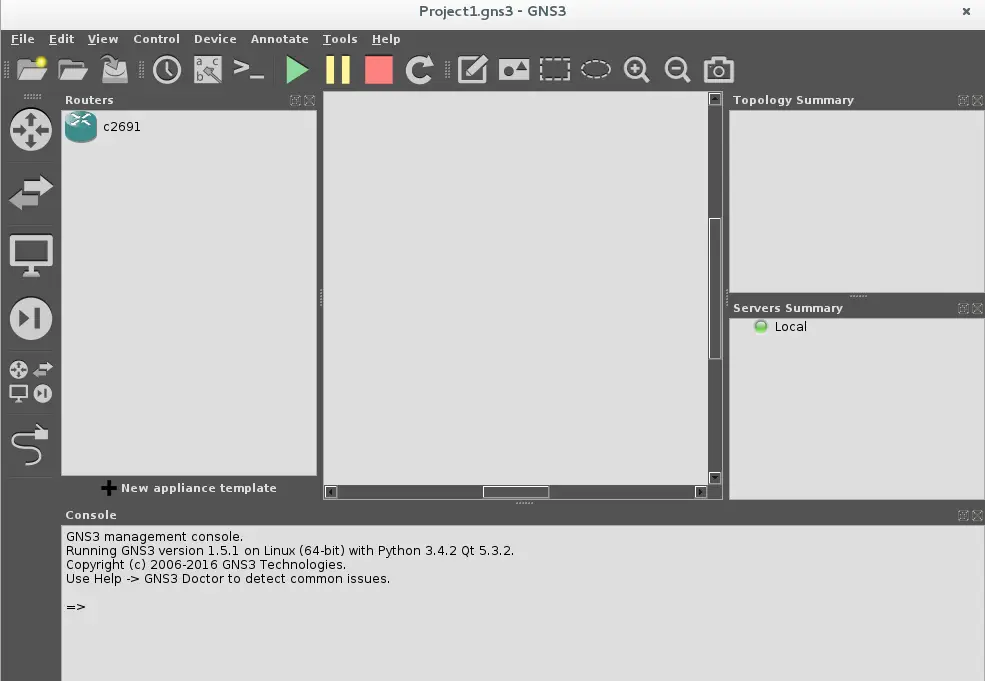

例如，如果您想使用设备列表中的路由器，您必须按下路由器选择按钮，然后会出现第二个窗口，其中将显示所有已添加 IOS 映像的路由器。
现在将您要使用的路由器从左侧列表拖放到您的工作区。

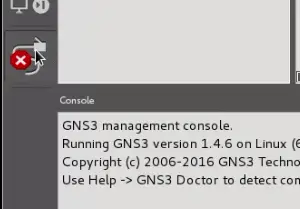

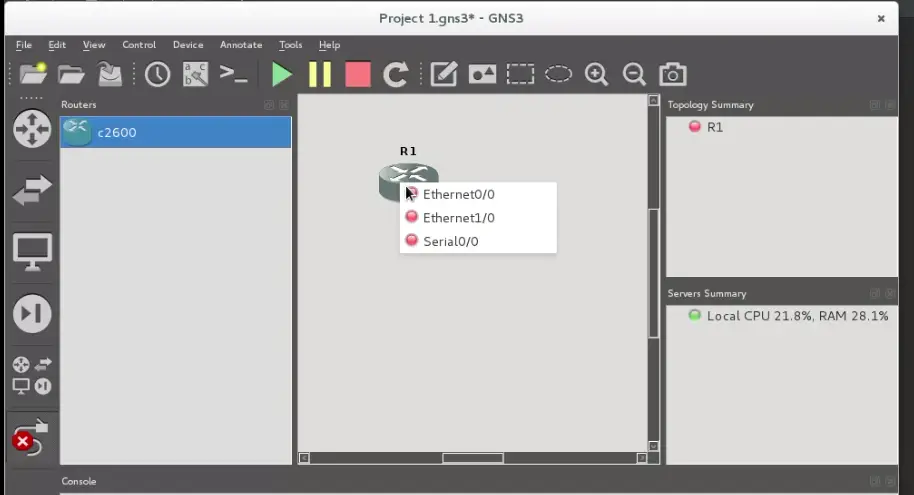

4. 添加链接按钮。用于在设备之间建立连接。当您按下此按钮时，会显示一个十字光标，当您点击要建立连接的设备时，会出现一个弹出窗口，您可以选择要使用的已启用设备的端口建立链接（以太网或串行）。当我们开始构建拓扑时，我将展示此功能的使用。
5. 拓扑摘要：您可以在此处查看工作区中出现的任何设备的状态。默认情况下，设备以关闭状态启动（由设备名称旁边的红色圆圈表示）。
6. Servers Summary：显示您 PC 中正在运行的服务器的状态。
7. 管理控制台。
构建新拓扑

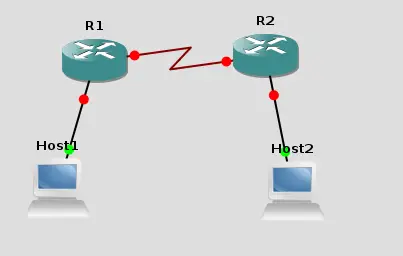

这是我们要构建的拓扑：

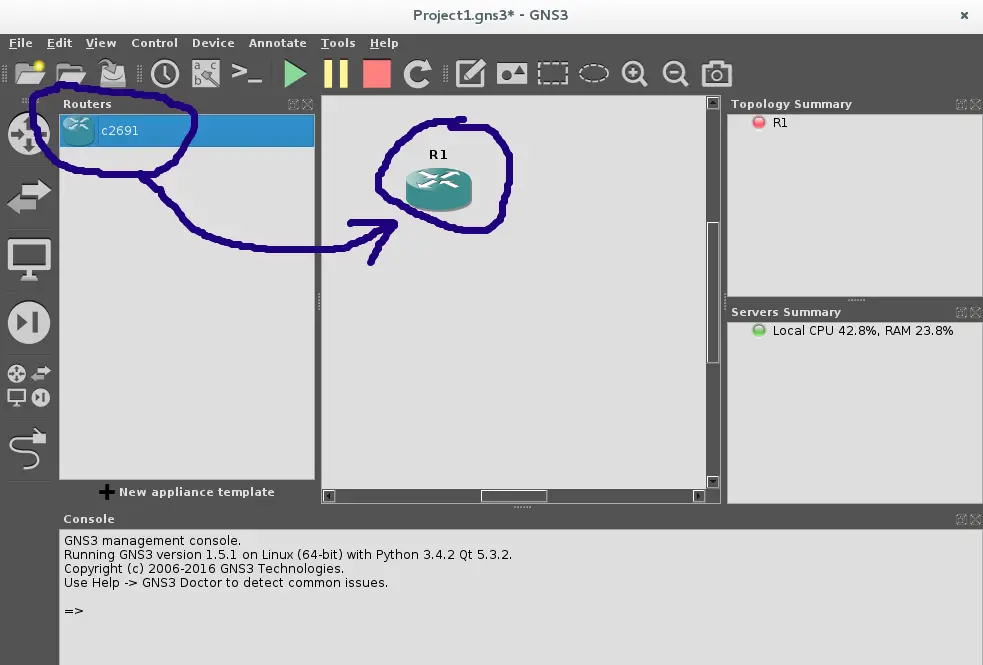

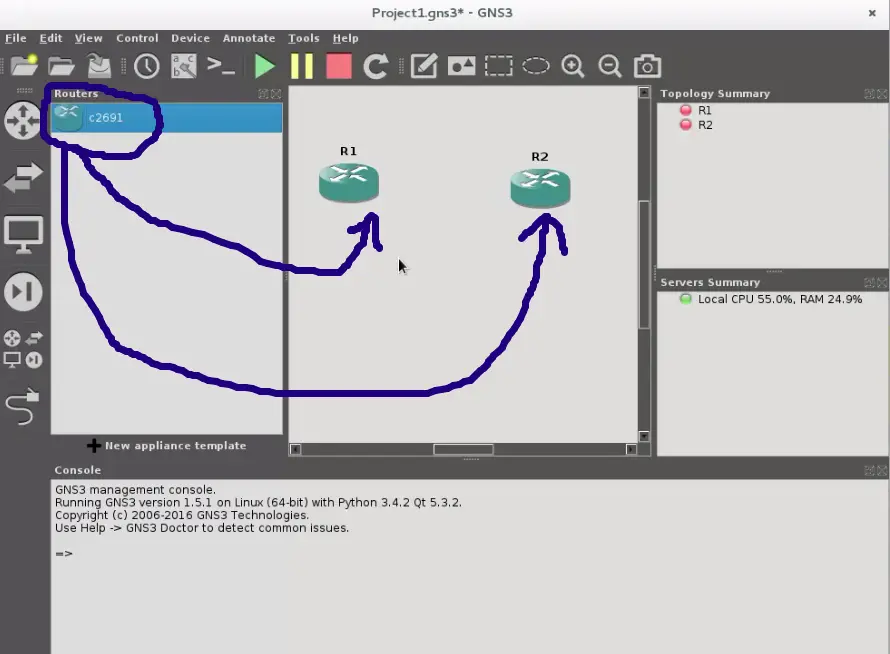

因此，让我们添加两个路由器，按下路由器选择按钮，然后将每个元素拖放到工作区：

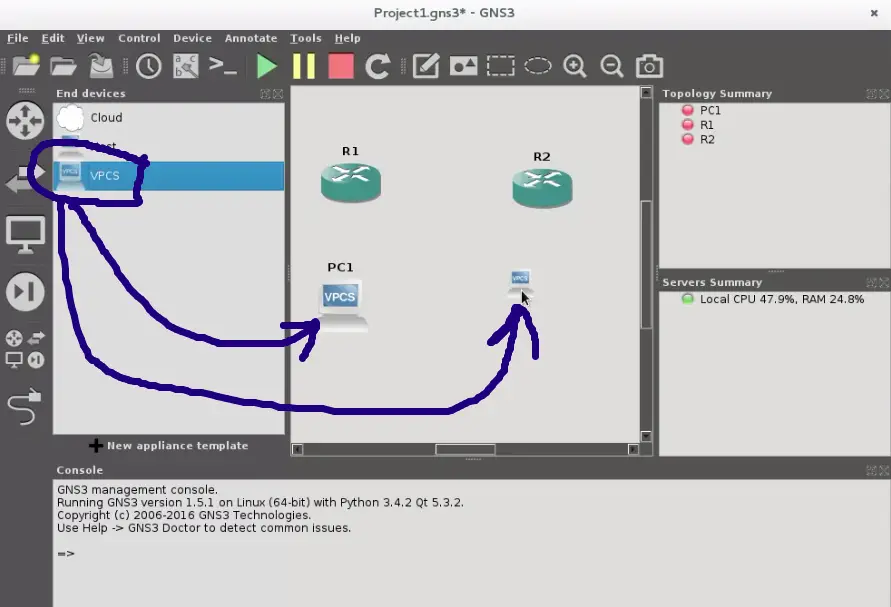

对两个主机执行相同的操作。我建议您使用 VPCS，这是一个在控制台模式下模拟 PC 的平台，并为您提供 ping 命令、跟踪路由和许多其他有助于测试新网络拓扑的功能。

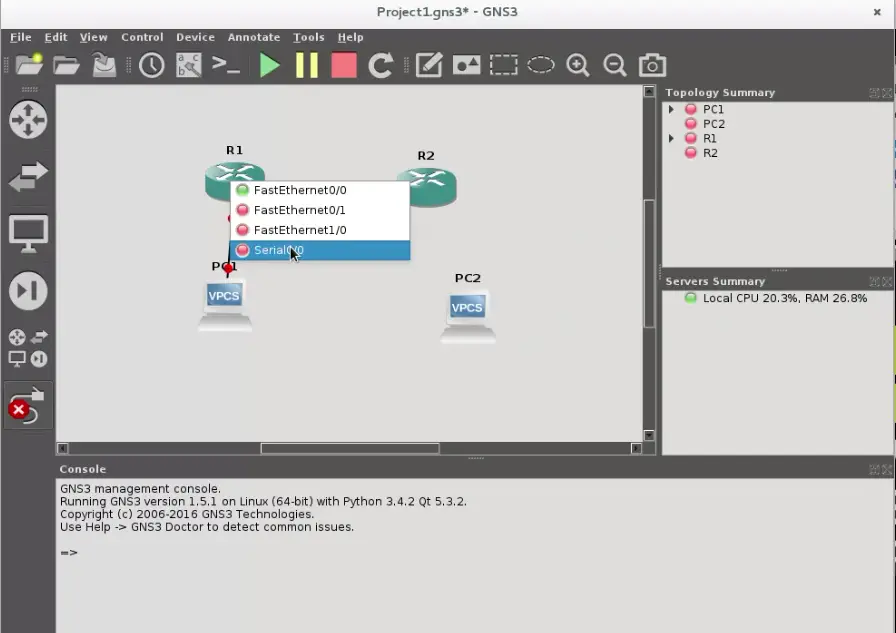

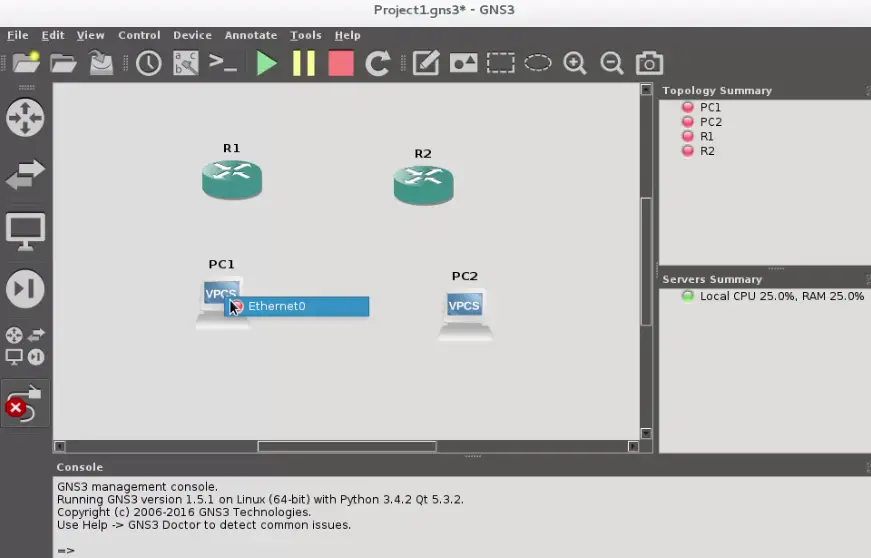

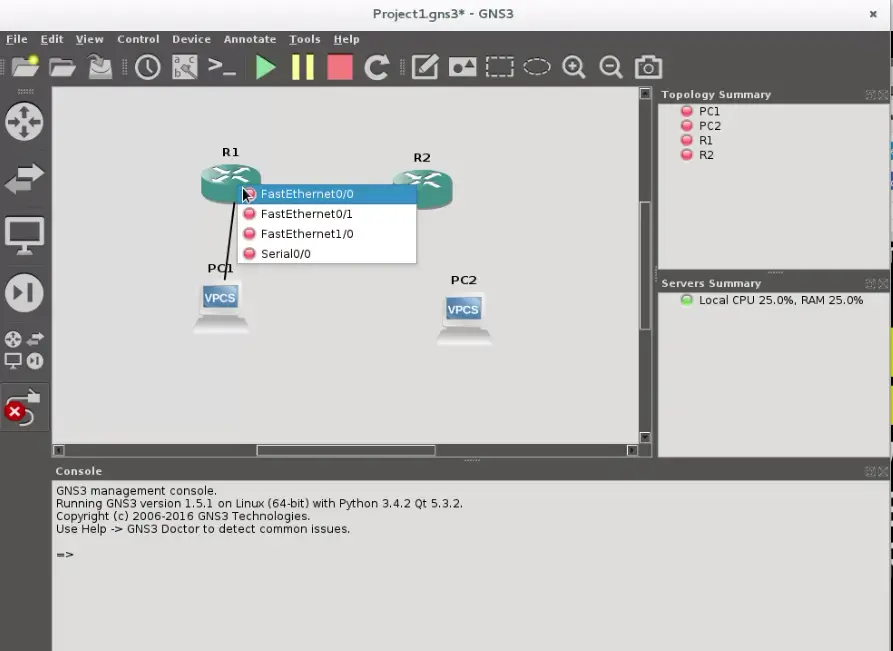

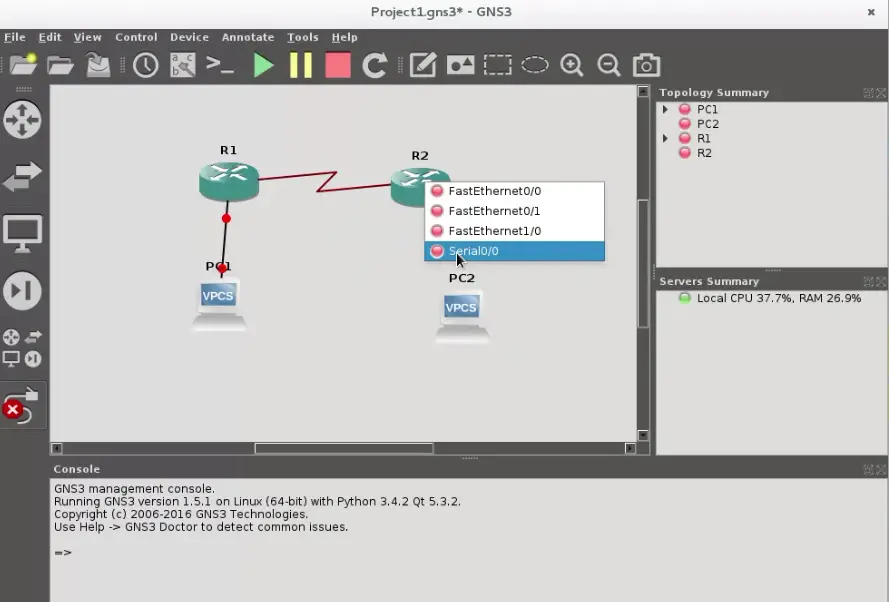

最后，在它们之间添加带有各自电缆的链接。使用“添加链接”按钮通过以太网端口连接主机，通过串行端口连接路由器：
正如您将看到的，串行端口的电缆类型会发生变化，因为它是串行电缆。 DCE 终端将在您启动链接的第一个路由器中，在我们的例子中 DCE 在 R1 路由器中。
如果您想查看所有设备的所有端口的标签，则可以按下显示/隐藏标签按钮：
完成拓扑后，我们将重点关注如何访问路由器以进行编程。
启动网络仿真

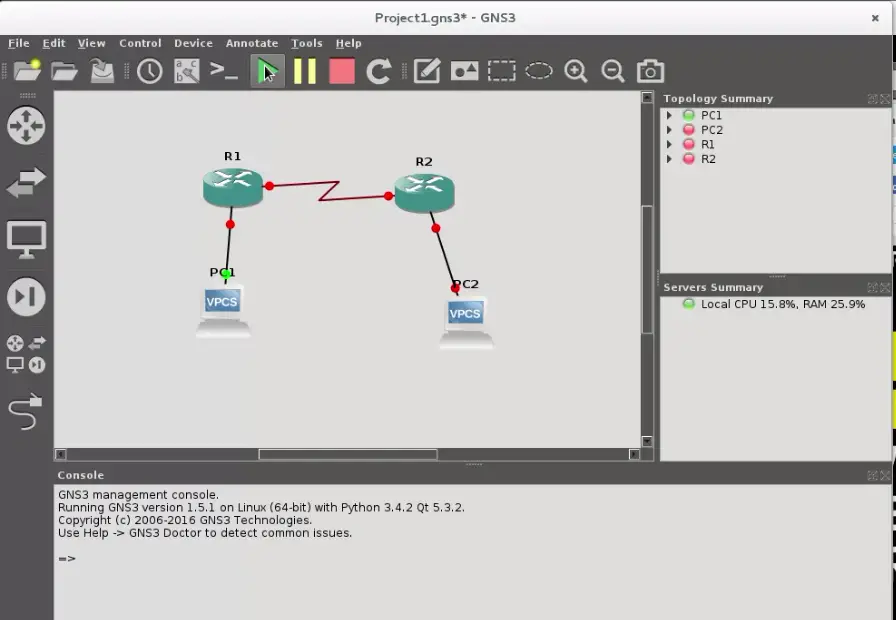

我们要做的第一件事是单击启动设备按钮。

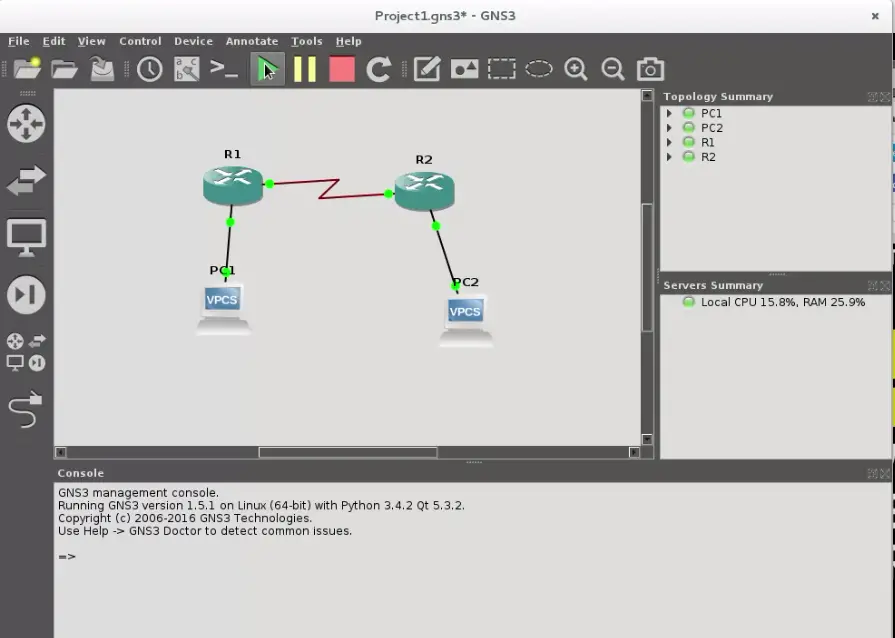

你会看到链接从红色变为绿色，表示仿真已经开始。

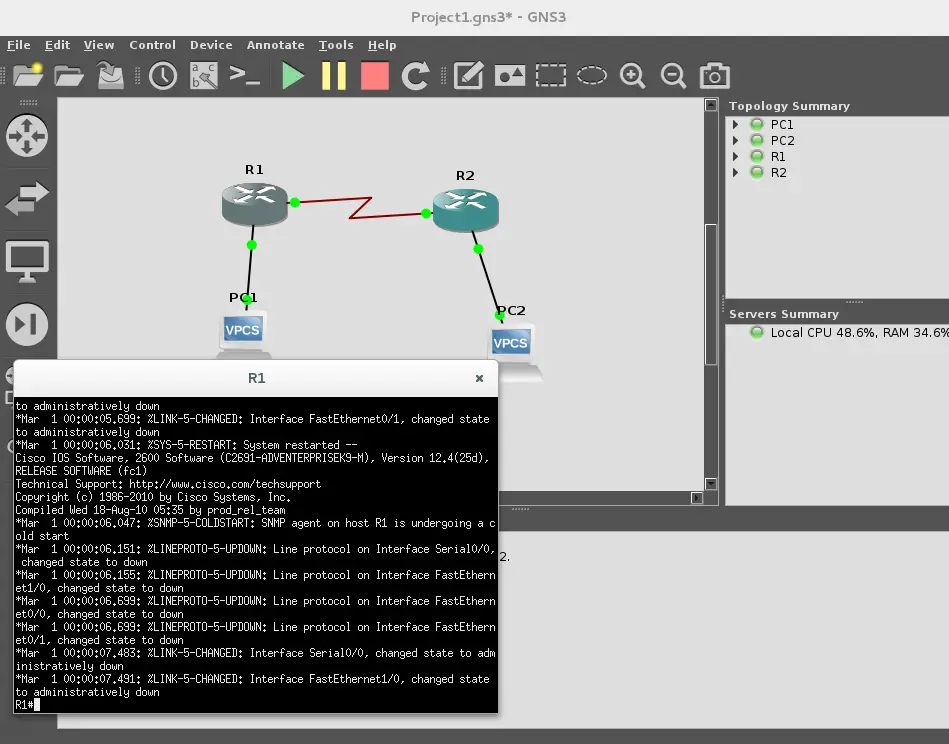

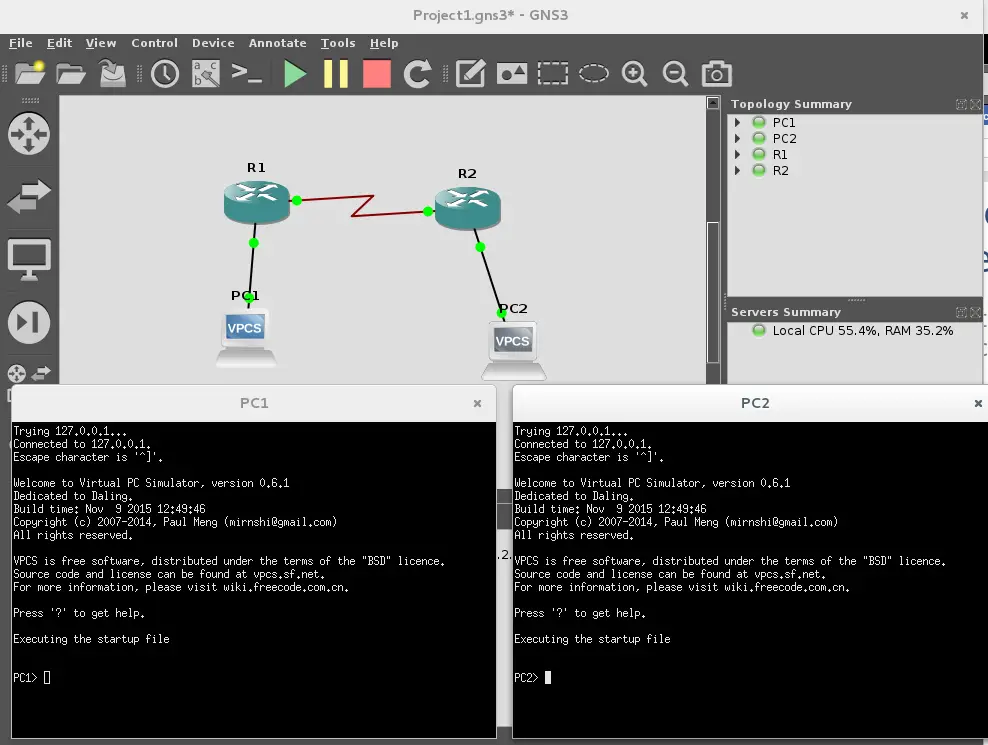

双击路由器以获取控制台，然后像在为物理设备编程一样开始编程。
现在您可以双击 VPCS1 和 VPCS2 以在每个主机上分配各自的 IP 和网络掩码
这可以通过命令 ip 来完成，语法如下：
ip <address><mask>
其中：address 是您要分配的 IP，mask 是相应的网络掩码。例如，让我们在 VPC1 中分配 IP 地址 192.168.1.12/24：
PC1> ip 192.168.1.12 255.255.255.0
然后按回车。要检查你做了什么，使用 show 命令

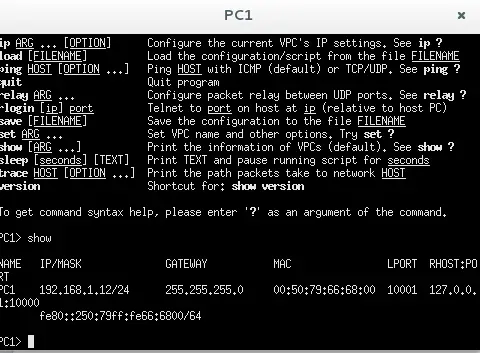

PC1> show你会得到这样的回应：
现在我们已准备好使用相应的网络命令对路由器进行编程。这不是本教程将涵盖的主题，但从现在开始您就具备了执行编程步骤的基础。
我希望您喜欢构建网络仿真。
